11 வருட அனுபவத்துடன்வாகன இணைப்பு முத்திரைதொழில்துறை, நான் ஆண்டுதோறும் 20 வாடிக்கையாளர்களுக்கு தோல்வி பகுப்பாய்வுகளை நடத்துகிறேன். கொள்முதல் மேலாளர்கள் அடிக்கடி கேட்கிறார்கள், "வாகனங்களில் வெகுஜன நிறுவலுக்குப் பிறகு ஏன் சிக்கல்கள் தொடர்ந்து எழுகின்றன?" இதற்கிடையில், வடிவமைப்பு பொறியாளர்கள் பெரும்பாலும் கேள்வியால் குழப்பமடைகிறார்கள், "ஆய்வகத் தரங்களைச் சந்திக்கும் பாகங்கள் துறையில் பயன்படுத்தப்பட்டவுடன் ஏன் தோல்வியடைகின்றன?" 2024 இல் SAE இன்டர்நேஷனல் நிறுவனத்திடமிருந்து தொழில்துறை கணக்கெடுப்புத் தரவை வரைதல்—இது 32% சீல் தோல்விகள் போதுமான வடிவமைப்பு பொருத்தமின்மையாலும், 47% இயக்க நிலைமைகளுடன் பொருந்தாததாலும் மற்றும் 21% அசெம்பிளி பிழைகளாலும் ஏற்படுகின்றன என்பதைக் குறிக்கிறது—வாங்குபவர்கள் மற்றும் பொறியாளர்களைப் பற்றிய பொதுவான மூன்று வகை சிக்கல்களை நான் தொகுத்துள்ளேன். ஒவ்வொரு வகைக்கும், நான் நிஜ உலக வழக்கு ஆய்வுகள், அனுபவ சோதனை தரவு மற்றும் செயல்படக்கூடிய தீர்வுகளை வழங்குகிறேன்.
வாங்குபவர்களுக்கு மிகப்பெரிய தலைவலியைக் கொடுக்கும் காட்சிகள்: கடந்த ஆண்டு, நாங்கள் ஒரு வணிக வாகன உற்பத்தியாளருக்கு 16-பின் கனெக்டர் சீல்களை வழங்கினோம். தயாரிப்புகள் அனைத்து ஆய்வக அடிப்படையிலான IP67 அமிர்ஷன் மற்றும் தூசி-எதிர்ப்பு சோதனைகளை வெற்றிகரமாக நிறைவேற்றியபோது, வாடிக்கையாளர் வாகனத்தை நிறுவிய ஆறு மாதங்களுக்குப் பிறகு, "எஞ்சின் பெட்டியின் அசுத்தங்கள் 8 வது முள் நிலையை ஊடுருவிவிட்டன" என்று தெரிவித்தார். அலகுகளை மீட்டெடுத்து ஆய்வு செய்ததில், குறிப்பிட்ட முள் நிலையில் உள்ள சீல் உதட்டின் சுருக்க விகிதம் வெறும் 12% மட்டுமே என்பதைக் கண்டறிந்தோம்—இது நிலையான தேவையான 20%க்குக் குறைவாக உள்ளது. இந்த வகை "சிங்கிள்-பின் தோல்வி" 12 அல்லது அதற்கு மேற்பட்ட பின்களை உள்ளடக்கிய மல்டி-பின் கனெக்டர் திட்டங்களில் 32% சிக்கல்களுக்கு காரணமாகிறது, இது கொள்முதலில் மொத்த வருவாய்க்கு முக்கிய காரணமாக அமைகிறது.
ஒரு பொறியாளரின் பார்வையில் உள்ள முக்கிய தடைபெரும்பாலான வடிவமைப்புகள் "தனிப்பட்ட துளைகளுக்கான ± 0.01 மிமீ சகிப்புத்தன்மை" மீது மட்டுமே கவனம் செலுத்துகின்றன, அதே நேரத்தில் "ஒட்டுமொத்த சுருக்கத்தின் போது சீரற்ற அழுத்த விநியோகம்" சிக்கலைக் கவனிக்கவில்லை. 16-துளை சீல் கூறுகளில், புற துளைகள் வீட்டு கட்டமைப்பால் பாதிக்கப்படுகின்றன; இதன் விளைவாக, அவை மைய துளைகளை விட 15-20% குறைவான அழுத்த சக்தியை அனுபவிக்கின்றன. வாகன இயக்கத்தின் போது எதிர்கொள்ளும் 10-2000 ஹெர்ட்ஸ் அதிர்வுகளுடன் இணைந்தால், இது மூன்று மாதங்களுக்குப் பிறகு சீல் உதடுகளில் மந்தமான மற்றும் இடைவெளிகளை உருவாக்க வழிவகுக்கிறது.
அனுபவ தரவுகளால் ஆதரிக்கப்படுகிறது16-துளை முத்திரையின் சுருக்க நிலைமைகளை உருவகப்படுத்த, FEA (Finite Element Analysis) ஐப் பயன்படுத்தினோம்; புறத் துளைகளில் சராசரி சீல் அழுத்தம் 0.3 MPa ஆக இருந்தது, அதே சமயம் மத்திய துளைகள் 0.4 MPa-ஐ எட்டியது-அழுத்த வேறுபாடு 25% ஐ விட அதிகமாகும். இந்த அழுத்த வேறுபாடு 5% க்குள் கட்டுப்படுத்தப்படும்போது, உள்ளூர்மயமாக்கப்பட்ட தோல்வியின் நிகழ்தகவு 32% முதல் 4% வரை குறைகிறது.
1. வடிவமைப்பு-பக்க அழுத்த இழப்பீடு: ஒருங்கிணைந்த "அமுக்கம் + அதிர்வு" இயக்க நிலையை உருவகப்படுத்த FEA ஐப் பயன்படுத்துதல், புற துளை நிலைகளில் சீல் செய்யும் உதடுகள் 0.1 மிமீ தடிமனாக இருந்தன; அதே நேரத்தில், தொடர்புடைய அச்சு துளைகளின் விட்டம் 0.005 மிமீ குறைக்கப்பட்டது, இதன் விளைவாக மோல்டிங்கிற்குப் பிறகு இயற்கையாக சமநிலையான அழுத்த விநியோகம் ஏற்பட்டது.
2. டெலிவரி பக்கமானது "அழுத்த சோதனை அறிக்கையை" வழங்குகிறது.: ஒவ்வொரு தொகுதியிலும் உள்ள முத்திரைகளில் 12 நியமிக்கப்பட்ட புள்ளிகளுக்கான உண்மையான அழுத்த அளவீட்டுத் தரவை வாங்குபவருக்கு வழங்கவும், அழுத்த வேறுபாடு ≤ 5% ஆக இருப்பதை உறுதிசெய்யவும்.
3. அசெம்பிளி எண்ட் "கம்ப்ரஷன் லிமிட் ரெட்லைன்" ஐ நிறுவுகிறது: அசெம்பிளி கையேடு சிவப்பு நிறத்தில் சிறப்பம்சங்கள்: "விளிம்பு துளைகளின் சுருக்கமானது 20% ± 2% ஐ எட்ட வேண்டும்." இந்த நோக்கத்திற்காக ஒரு பிரத்யேக ஃபீலர் கேஜ் வழங்கப்படுகிறது; சட்டசபை முடிந்ததும், தொழிலாளர்கள் உண்மையான அளவீடுகளை எடுத்து முடிவுகளை பதிவு செய்ய வேண்டும்.
வடிவமைப்பு பொறியாளர்களின் மிகவும் முரண்பாடான கோரிக்கைகள்: ஒரு புதிய ஆற்றல் வாகன உற்பத்தியாளரின் 800V உயர் மின்னழுத்த இணைப்பு திட்டத்திற்கு, சீல் செய்யும் கூறுகள் 160°C (பேட்டரி பேக்கின் உச்ச வெப்பநிலை) தாங்கி 10kV ஆர்க் ரெசிஸ்டன்ஸ் சோதனையில் தேர்ச்சி பெற வேண்டும். இருப்பினும், வழக்கமான பொருட்கள் "கேட்ச்-22" இக்கட்டான நிலையை எதிர்கொண்டன: உயர்-வில்-எதிர்ப்பு சிலிகான் 140 டிகிரி செல்சியஸ் வரை வெப்பநிலையை மட்டுமே தாங்கும்-வாகனத்தை நிறுவிய ஒரு மாதத்திற்குப் பிறகு கடினப்படுத்துகிறது-அதே நேரத்தில் வெப்ப-எதிர்ப்பு சிலிகான் 160 ° C இல் வில் எதிர்ப்பு செயல்திறனில் 35% சரிவைச் சந்தித்தது. இத்தகைய "பொருள் இணக்கமின்மை" சிக்கல்கள் இந்த 800V திட்டத்தில் 47% ஆரம்ப மாதிரிகளை நிராகரிக்க வழிவகுத்தது, கொள்முதல் சுழற்சியை கடுமையாக தாமதப்படுத்தியது.
முக்கிய கருத்து: சிலிகானின் "வெப்ப எதிர்ப்பு" மற்றும் "வில் எதிர்ப்பு" ஆகியவை நேர்மாறான தொடர்பு கொண்டவை: ஆர்க்-எதிர்ப்பு சேர்க்கைகள் (நானோ-அலுமினா போன்றவை) சேர்ப்பது சிலோக்சேன் மூலக்கூறுகளை சீர்குலைத்து, அதன் மூலம் வெப்ப எதிர்ப்பின் மேல் வரம்பை குறைக்கிறது; மாறாக, உயர்-வெப்பநிலை-எதிர்ப்பு சேர்க்கைகள் (ஃபீனில்சிலோக்சேன் போன்றவை) சேர்ப்பது வில்-எதிர்ப்பு கூறுகளை நீர்த்துப்போகச் செய்கிறது, இதனால் காப்பு செயல்திறனை சமரசம் செய்கிறது.
1. தனிப்பயனாக்கப்பட்ட கலவை உருவாக்கம்பொருள் உற்பத்தியாளர்களுடன் இணைந்து, புகைபிடிக்கப்பட்ட சிலிக்கா, 1.5% நானோ-அலுமினா மற்றும் 2% ஃபீனில்சிலோக்சேன் ஆகியவற்றைக் கொண்ட ஒரு கூட்டுப் பொருளை உருவாக்கினோம். 160°C இல் 1,000-மணிநேர வயதான சோதனையைத் தொடர்ந்து, பொருள் ≤8% கடினத்தன்மை மாறுபாடு விகிதத்தையும் 10 kV இல் 80 வினாடிகளின் வில் எதிர்ப்பு நேரத்தையும் வெளிப்படுத்தியது—வாடிக்கையாளரின் தேவையான 60 வினாடிகளை விட மிக அதிகமாகும்.
2. படிநிலை கட்டமைப்பு வடிவமைப்புமுத்திரையின் உள் அடுக்கு (அதிக மின்னழுத்த ஊசிகளுடன் தொடர்பு கொண்டது) உயர்-ஆர்க்-எதிர்ப்பு சிலிகானைப் பயன்படுத்துகிறது, அதே சமயம் வெளிப்புற அடுக்கு (வீடுகளுடன் தொடர்பு கொண்டது) உயர்-வெப்பநிலை-எதிர்ப்பு சிலிகானைப் பயன்படுத்துகிறது; இந்த அணுகுமுறை முரண்பட்ட செயல்திறன் தேவைகளைத் தீர்ப்பது மட்டுமல்லாமல் பொருள் செலவுகளை 15% குறைக்கிறது.
3. சிஸ்டம்-லெவல் கோ-ஆப்டிமைசேஷன்：வாங்குபவர்கள் மற்றும் பொறியாளர்களுக்கான ஒரு பரிந்துரை: கனெக்டர் ஹவுசிங்கில் மூன்று வெப்பச் சிதறல் துடுப்புகளைச் சேர்ப்பது, முத்திரையின் உண்மையான இயக்க வெப்பநிலையை 160°C இலிருந்து 145°C ஆகக் குறைத்து, அதன் சேவை வாழ்க்கையை மேலும் நீட்டிக்கிறது.
தரவு சரிபார்ப்பு: இரண்டு புதிய ஆற்றல் வாகன உற்பத்தியாளர்களின் 800V திட்டங்களில் செயல்படுத்தப்பட்டதைத் தொடர்ந்து, இந்த தீர்வு மாதிரி தேர்ச்சி விகிதத்தை 53% இலிருந்து 100% ஆக உயர்த்தியது, அதே நேரத்தில் வெகுஜன நிறுவலுக்குப் பிறகு குறைபாடு விகிதம் ≤0.03% ஆக இருந்தது.
வாங்குபவர்களால் மிக எளிதாக கவனிக்கப்படாத இழப்புகள்வட சீனாவில் உள்ள ஒரு பயணிகள் வாகன உற்பத்தியாளர் "உதிரிபாகங்களை சீல் செய்வதில் விரிசல் மற்றும் தோல்வி" ஏற்பட்டதாக புகார் அளித்துள்ளது. பிரித்தெடுத்தல் மற்றும் ஆய்வு செய்ததில், 70% தோல்வியுற்ற பாகங்கள் 30% க்கும் அதிகமான சுருக்க விகிதத்தை வெளிப்படுத்தியது (நிலையான வரம்பு 20% உடன் ஒப்பிடும்போது). "சீல் செய்யும் செயல்திறனை மேம்படுத்தும்" முயற்சியில், ஸ்க்ரூடிரைவர்களைப் பயன்படுத்தி முத்திரைகளை வலுக்கட்டாயமாக அவற்றின் பள்ளங்களுக்குள் துருவி, அசெம்பிளி வேலையாட்களிடமிருந்து இந்தப் பிரச்சினை உருவானது; இந்த நடைமுறை அதிகப்படியான சுருக்கத்தை ஏற்படுத்தியது மட்டுமல்லாமல் சீல் செய்யும் உதடுகளையும் சேதப்படுத்தியது. SAE இன் 2024 கணக்கெடுப்பு, 21% சீல் தோல்விகள் அசெம்பிளி பிழைகள் காரணமாக இருப்பதாகக் குறிப்பிடுகிறது; இத்தகைய சிக்கல்கள் நிறுவனத்தால் வாங்கப்பட்ட "தகுதி வாய்ந்த தயாரிப்புகளை" திறம்பட "ஸ்கிராப்" ஆக மாற்றுகிறது, அதே நேரத்தில் உற்பத்தி தாமதத்தையும் ஏற்படுத்துகிறது.
| பிழை வகை | நிகழ்வின் நிகழ்தகவு | நேரடி விளைவுகள் | ஆயுட்காலம் மீதான தாக்கம் |
| உலோகக் கருவி சீல் செய்யும் உதட்டைக் கீறுகிறது. | 42% | ஒரு மறைந்த கசிவு, அதிர்வைத் தொடர்ந்து சேனலாக விரிவடைகிறது. | ஆயுட்காலம் மூன்றில் ஒரு பங்காக குறைக்கப்பட்டது. |
| சுருக்கம் > 25% | 38% | சீல் செய்யும் உதடு நிரந்தர சிதைவுக்கு உட்பட்டுள்ளது, சுருக்கம் 30% க்கும் அதிகமாக உள்ளது. | 3 மாதங்களுக்குள் காலாவதியாகிறது. |
| முத்திரை பின்னோக்கி / முறுக்கப்பட்ட நிறுவப்பட்டது | 20% | ஐபி மதிப்பீடு நேரடியாக பூஜ்ஜியத்திற்கு குறைகிறது; அறை வெப்பநிலையில் மூழ்கிய 10 நிமிடங்களுக்குப் பிறகு நீர் உட்செலுத்துதல் ஏற்படுகிறது. | உடனடியாக அமலுக்கு வருகிறது |
1. கருவி தரப்படுத்தல்ரப்பர் சீல்களுக்கான பிளாஸ்டிக் சாமணம் மற்றும் ஃப்ளோரூரப்பர் முத்திரைகளுக்கான காப்பர் கைடு ஸ்லீவ்கள் உட்பட, பிரத்யேக "சிறப்பு நிறுவல் கருவி கிட்" வாங்குபவர்களுக்கு வழங்கவும் - எந்த உலோகக் கருவிகளும் சீல் செய்யும் உதடுகளுடன் தொடர்பு கொள்ளாது.

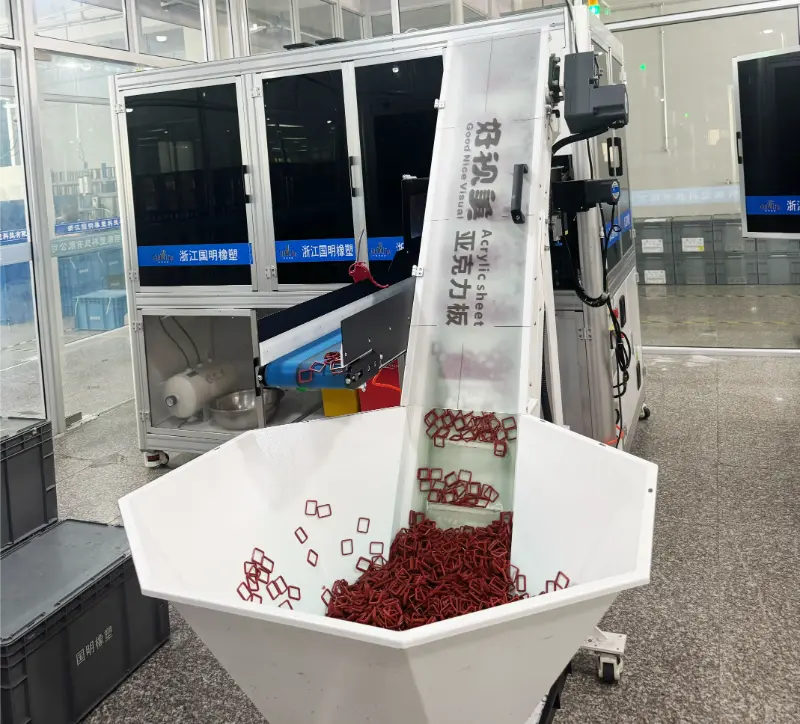

2. காட்சிப் பிழைச் சரிபார்ப்புஒரு சிவப்பு "நோக்குநிலைக் குறி" (எ.கா., "இந்தப் பக்கம் உள்நோக்கி") முத்திரையில் அச்சிடப்பட்டுள்ளது, இது இணைப்பான் ஹவுசிங்கில் உள்ள அடையாளங்களுடன் தொடர்புடையது; இந்த குறிப்பிட்ட முத்திரை மாதிரிக்கான நிலையான சுருக்கப்பட்ட தடிமன் (எ.கா., அசல் தடிமன்: 8 மிமீ → சுருக்கப்பட்ட தடிமன்: 6.4–6.8 மிமீ) "கம்ப்ரஷன் மெஷர்மென்ட் கார்டு" கப்பலில் சேர்க்கப்பட்டுள்ளது.
3. 1 மணி நேர சிறப்புப் பயிற்சி：அசெம்ப்ளி பணியாளர்களுக்கு "மூன்று-சோதனை கோட்பாடு"-சரிபார்க்கும் கருவிகள், நோக்குநிலை மற்றும் சுருக்கம்-இதைத் தொடர்ந்து சரியான நடைமுறைகளின் நேரடி விளக்கக்காட்சியில் அறிவுறுத்தப்படுகிறது. எந்தவொரு தொழிலாளியும் தரநிலைகளைப் பூர்த்தி செய்யத் தவறினால், அவர்கள் நடைமுறை மதிப்பீட்டில் வெற்றிகரமாக தேர்ச்சி பெறும் வரை மீண்டும் பயிற்சி பெற வேண்டும்.
இந்தத் துறையில் ஒருவர் எவ்வளவு காலம் பணியாற்றுகிறாரோ, அது தெளிவாகிறது: "உலகளாவிய" முத்திரை மாதிரி என்று எதுவும் இல்லை. குறிப்பிட்ட இயக்க சூழல் - "சூழல்" - முழுமையாக புரிந்து கொள்ளப்படாததால் பல சிக்கல்கள் எழுகின்றன. வாங்கும் போது, "IP மதிப்பீடுகள்" அல்லது "வெப்பநிலை எதிர்ப்பு வரம்புகள்" போன்ற காரணிகளில் மட்டும் கவனம் செலுத்த வேண்டாம்; அதற்கு பதிலாக, பொறியாளர்களிடம் இந்த மூன்று கேள்விகளைக் கேட்க மறக்காதீர்கள்:
1. வாகனத்தில் இணைப்பிகள் எங்கு நிறுவப்பட்டுள்ளன? (எஞ்சின் பெட்டி, பேட்டரி பேக், அல்லது கதவுகள்—மிகவும் வேறுபட்ட இயக்க நிலைமைகளைக் கொண்ட இடங்கள்.)
2. தன்னியக்க உபகரணங்களைப் பயன்படுத்தி அல்லது கைமுறையாக அசெம்பிளி செய்யப்படுமா? (இது முத்திரைகளின் கட்டமைப்பு வடிவமைப்பை பாதிக்கிறது.)
3. இறுதி வாடிக்கையாளரின் ஏற்றுக்கொள்ளும் அளவுகோலில் உள்ள மறைமுகமான தேவைகள் என்ன? (எ.கா., குறைந்த வெப்பநிலையில் மூழ்கிய பிறகு IP67 சோதனையைச் செய்தல்)
-
